Diagrama de Classe na IDE Eclipse

Diagrama de Classe

Olá pessoal, tudo bem?

Hoje irei mostrar como instalar uma ferramenta na IDE Eclipse, para visualizar o diagrama de classe do seu projeto.

Primeiro vamos até o site ObjectAid.

Página principal do ObjectAid

Clique em “Download”.

Página principal do ObjectAid menu opção download

Vamos utilizar o “Name” e “URL”, para realizar a instalação no Eclipse.

Página Download do ObjectAid

Inicialize  sua IDE Eclipse, selecione a guia Help > Install New Software.

IDE Eclipse opção para instalar plugin

Clique em “Add…”, insira o “Name” e “URL” nos campos que aparece, clique em “OK”.

IDE Eclipse informação para instalar plugin

Selecione “ObjectAid Class Diagram”, e clique em “Next” após clique em “Finish” para finalizar a instalação da ferramenta.

IDE Eclipse finalizando instalação do plugin

Vamos criar um projeto Java, para observar como a ferramenta funciona, dentro do projeto iremos criar três classe Java com relação de herança.

1 – Classe Animal

public abstract class Animal {
  public abstract void falar();
}

2 – Classe Gato

public class Gato extends Animal {
  @Override
  public void falar() {
    System.out.println("Miau, miau, miau ...");
  }
}

3 – Classe Cachorro

public class Cachorro extends Animal{
  @Override
  public void falar() {
    System.out.println("Au, au, au ...");
  }
}

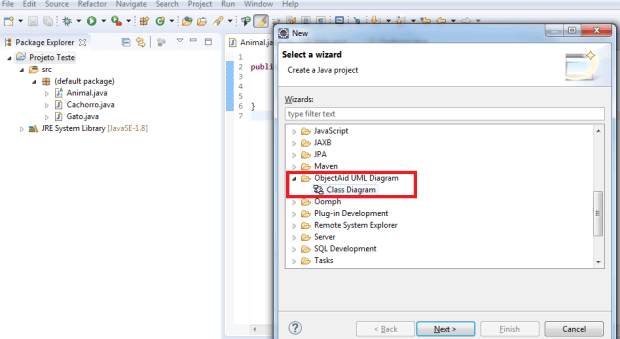

No projeto pressione as teclas Ctrl+N , e procure por “Object UML Diagram”, selecione “Class Diagram” e clique em “Next”, atribua um nome e clique em “Finish”

IDE Eclipse arquivo para diagrama

No projeto selecione as classes e arraste para o arquivo criado, com isso o  seu diagrama de classe já será exibido.

IDE Eclipse criando diagrama

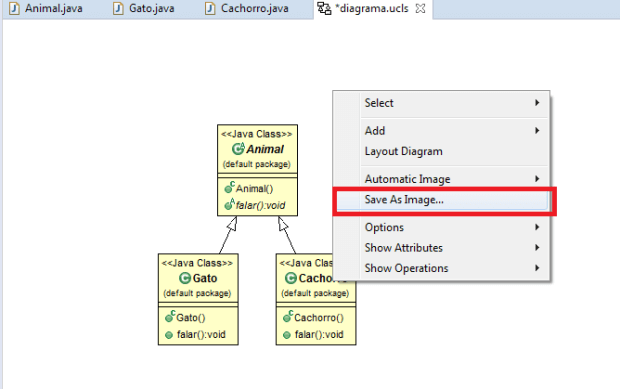

A ferramenta possui a opção de salvar o diagrama em imagem, clique com o botão direito do mouse e selecione “Save As Image..”

IDE Eclipse salvando diagrama

Valeu pessoal e boa codificação :)

×
